Descriziun di prudott
JSH Cable g’ha slanzà un cavo sular CC affidabil per l’industria fotovoltaich - el cavo FV certificà TUV-H1Z2Z2-K. Prugetà appositament per i sistèm de generaziun de energia fotovoltaich, chestu cavo g’ha subì di rigoros test e certificaziun de tip TUV, sudisfant cumpletament i standard internaziunai. Garantiss di cunnesiun sicür, durabil e a bass pèrt intra modul sular, inverter de volta eficienza e scatul de combinatur.
Come produtur profesiunal in del industria di cavi fotovoltaich, JSH Cable s’è impegnà a furnir nœuf soluziun de cablagg energètich a volt prestaziun travers un strict cuntrol de qualità e un’inovaziun cuntinua. Chestu cavo H1Z2Z2-K certificà TUV-l’è el resultà di noster an de competenza tecnich e esperienza in del setur.
|
H1z2z2-k cavo CC fotovoltaico-1 nucleo |
|||||
|
Specificaziun |
Model:Conduttor PV1-F:Conduttor in rame stagnato classe 5
N. de nuclei:1. Tip de conduttur: filament Isolament: poliolefina ligada a 125 grad Giacca (Ranza): poliolefina ligada incrociada a 125 gradi Norme:2PfG 1169/08/2007 CC:1,8 kV CA:0,6/1kV Superseziun trasversal nominal del conduttur (mm2): 1,5 ~ 35 (mm2) Aplicaziun: Sistema de generaziun de energia fotovoltaich Culur:Ross Neger o personalizà Temperatura ambiental: -40 grad ~+90 grad Mass. Temperadura al conduttur:+120 grad |
||||
|
H1z2z2-k cavo CC fotovoltaico-1 nucleo
|
|||||
|
Superficie de seziun trasversal mm2.
|
Struttura del conduttor (n/mm) |
Conduttur calculà diameter cumplesif (mm) |
Cavo calculà diametr cumplesif (mm) |
Cavo calculà pes (kg/km) |
Resistenza massima CC a 20 gradi |
|
1.5
|
30/0.25
|
1.6
|
5.1
|
41
|
13.7
|
|
2.5
|
49/0.25
|
2.02
|
5.5
|
53
|
8.21
|
|
4
|
56/0.30
|
2.6
|
6.2
|
73
|
5.09
|
|
6
|
84/0.30
|
3.42
|
6.8
|
96
|
3.39
|
|
10
|
84/0.40
|
4.56
|
7.9
|
149
|
1.95
|
|
16
|
128/0.40
|
5.6
|
9.2
|
208
|
1.24
|
|
25
|
192/0.40
|
6.95
|
11.2
|
310
|
0.795
|
|
35
|
276/0.40
|
8.74
|
12.2
|
411
|
0.565
|
|
H1z2z2-k cavo CC fotovoltaico-2 nucleo
|
|||||
|
Seziun trasversal del conduttur- (mm2) |
Struttura del conduttor (n/mm) |
Esterno blocad diametro (mm) |
Insul. |
Resistenza del conduttur (Ω/km) |
Capacità60 grad c(A) |
|
2*1.2
|
30/0.25 |
0.7
|
5.00*10.30 |
13.7
|
30
|
|
2*2.5
|
49/0.25 |
0.7
|
5.20*10.80 |
8.21
|
41
|
|
2*4.0
|
56/0.285 |
0.7
|
5.50*11.20 |
5.09
|
55
|
|
2*6.0
|
84/0.285 |
0.7
|
6.20*12.60 |
3.39
|
70
|
|
2*10.0
|
84/0.40 |
0.7
|
7.5*15.20 |
1.95
|
98
|
|
2*16.0
|
128/0.40 |
0.7
|
9.60*19.70 |
1.24
|
1
|
Carateristich di prudot
Specifiche
Proprietà eletrich
» Tension nominal U0/U: 0,6/1 kV CA; 0,9/1,5 kV CC
» Tensiun massima CC permessa: 1,8 kV CC (condutur/condutur, sistèm minga a terra, circuit minga sotta carich)
» Resistenza a l’isolament: 1000 MΩ
» Pruva de scintilla: 6000 VC (8400 VDC)
» Resistenza a la tensiun: 6500 Vac per 5 min
Proprietà chimich
» Resistenza a l’ozòn: segond l’EN 50396 part 8.1.3 Metud B
» Resistenza ai intemperi - Resistenza UV: Segond HD 605/A1
» Resistent a l'amoniac
» Una bona resistenza ai oli e ai sustanz chimich
» Alta usura e robusta, resistent a l'abrasiun
» Resistenza ai acid e alcalin: Segond l’EN 60811-2-1 (Acid ossal e idrossid de sodi)
Proprietà termich
» Tensiun massima: temperadüra ambient: -40 grad ~ +90 grad
» Temperadura massima al conduttur: 120 grad (20000h) segond IEC/EN 60216-1.
» Temperatura del curt circuito: 200 gradi /5 sec
» Pruva de resistenza termica: segond EN 60216-2 (indis de temperadüra +120 grad C)
» Pruva de presiun a volta temperadüra: segond EN 60811-3-1.
» Resistenza al calur umid: segond EN 60068-2-78 cun ümidità del 85%
Proprietà mecanich
» Ragg minim de flessiun: 4×DO (fiss), 5×DO (flessiun)
» Penetraziun dinamich: segond el 2 PfG 1169/08/2007 Annes F
» Propagaziun de la tacca: segond el 2 PfG 1169/08.2007 Annes G
» Resistenza a la traziun e sluungament del isolament e de la giacca: segond EN 60811
» Period de üs previst: 25 an
Prestaziun del fœuch
» Ignifughi segond EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, DIN EN 60332-1-2
» Bassa emission de fum segond la CIC 61034, EN 50268
» Liber de alògen segond EN 50267-2-1, IEC 60754-
Vantagg di prudott
Vantagg di noster prudott
El cavo fotovoltaich a un nucleo H1Z2Z2-K ufriss diferent vantagg in di aplicaziun di sistèmi fotovoltaich. Ecco quai vantagg fundamentai de chestu cavo:
1.Eccellent condutività eletrich: el cavo g’ha un conduttur de ram stagnà che furniss una bas resistenza e una trasmisiun de podè eficient, minimizzand i pèrt de energia in del sistèm.
2.Resistenza a la corrosion: el conduttur de ram stagnà l’è altamente resistent a la corrosion, garantind prestaziun e durabilità a luungh termin en ambient esterni e duri.
3.Isolament senza alogen: el cavo dupera un isolament a poliolefina incrociada (XLPO) senza alogen, che ofre proprietà eletrich e resistenza termich superiur. Forniss un isolament afidabil per el nucleo condutif e aumenta la sicureza en cas de incendi.
4.Resistenza UV: l’isolament del cavo l’è prugetà per resister a un’esposiziun luunga ai radiaziun ültraviulett (UV) del sul. Chestu assicüra sò longevità e afidabilità in di installaziun sular esterni.
5.Ampi interval de temperadür: el cavo l’è bon de funziunar denter de un ampi interval de temperadür, de -40 grad a +90 grad . Mantegn i sò proprietà eletrich e mecanich anca en cundiziun de temperadüra estrema, garantind una prestaziun stabil.
6.Ritardanza de la fiamma: el cavo l’è ignifuga, che vœur dì che g’ha di proprietà che inibisen la diffusiun del fœuch. Chesta carateristich aumenta la sicureza del sistèm fotovoltaich.
7.Weather-resistent: El cavo l’è prugetà per resister a vari cundiziun atmosferich, cuma umidità, piœuva, neef e calor. La sò costruziun robusta la garantiss una prestaziun afidabil in di clim diferent.
8.Conformità ai norm internaziunai: el cavo sudisfa i norm internaziunai cuma EN 50618 e TÜV 2PfG 1169/08. Chestu assicüra che l’è cunform ai normatif de sicureza e che l’è cumpatibil cun olter compunent di sistèm fotovoltaich.

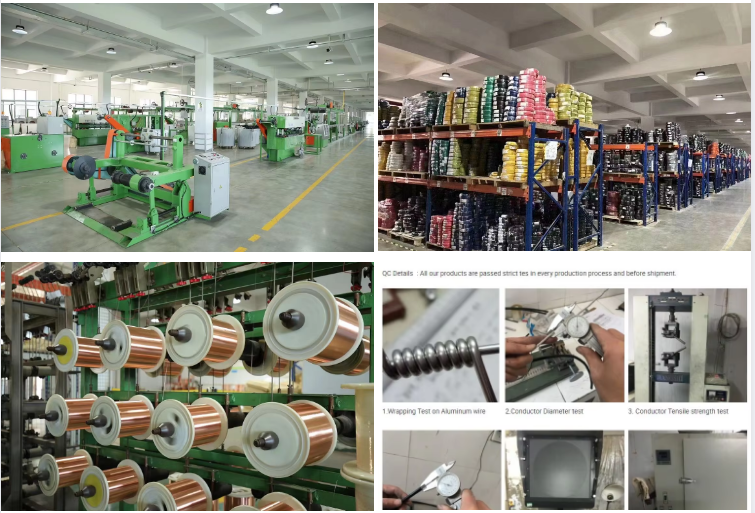

La nostra fabrica
1.20 ann de esperienza de produziun.
2.Certificaziun di prudott:UL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GLetc
3. OEMservizi dispunibel sü la bas del autorizaziun uficial e legal.
4.Sistema de cuntrol de la qualità rigoros.
5.Consegna rapida e feedback Temp de spediziun püsee rapid di noster cuncurrent.
6.Eccellente qualità cun prezi ragionevul.
7.Fort suport tecnich (dati tecnich, disegn, ecc.)
8.Servizi professional de lavorar en squadra per te en mod atif.
9.Stock dispunibel, campion gratuit l'è dispunibel.
